Seleccionar la correa en V adecuada para su sistema de transmisión de potencia es crucial para la eficiencia operativa, la longevidad del equipo y la minimización del tiempo de inactividad. Con numerosas clasificaciones, opciones de material y variaciones funcionales disponibles, comprender las diferencias entre los distintos tipos de correas en V le permite tomar decisiones de compra informadas que se ajusten a los requisitos específicos de su aplicación.
Comprendiendo los conceptos básicos de las correas en V
Las correas en V deben su nombre a su sección transversal trapezoidal distintiva, que crea una acción de cuña dentro de las ranuras de las poleas. Este diseño permite una transmisión de potencia superior en comparación con las correas planas, proporcionando un agarre excepcional y una eficiencia en la transferencia de torque que puede alcanzar hasta 98% en condiciones óptimas. El perfil en forma de cuña permite que las correas en V manejen cargas mayores con menos tensión, lo que las hace indispensables en maquinaria industrial, equipos agrícolas, sistemas HVAC y aplicaciones automotrices.
La construcción fundamental de una correa en V consiste en tres componentes esenciales que trabajan en armonía. Los cordones de tracción, típicamente hechos de poliéster, aramida o acero, forman la sección que soporta la carga y transmite la potencia, asegurando una distribución uniforme de la carga. La mezcla de caucho base proporciona resistencia a la compresión y disipa la acumulación de calor interno, mientras que la cubierta protectora protege el núcleo de la correa de daños ambientales y mantiene la fricción adecuada contra las superficies de las poleas.
Clasificaciones de correas en V por sección transversal
Correas en V clásicas (Secciones A, B, C, D, E)
Las correas en V clásicas representan la categoría más establecida y ampliamente utilizada en aplicaciones industriales. Estas correas se designan mediante códigos de letras que corresponden a especificaciones dimensionales específicas, siendo cada sección adecuada para diferentes rangos de potencia. Las correas de sección A generalmente soportan de 0.1 a 3 kW, mientras que las secciones más grandes escalan progresivamente, con correas de sección E capaces de transmitir de 5 a 50 kW por correa. El tamaño de la sección transversal se correlaciona directamente con la medida de la longitud interior, formando números de parte como “B50” que indica una correa de sección B con 50 pulgadas de circunferencia interior.
VER CORREAS EN V CLÁSICAS WISEBELT
Las correas clásicas son ideales en entornos exigentes donde las condiciones de operación pueden ser menos que ideales. Su construcción robusta tolera mejor el desalineamiento, las fluctuaciones de temperatura y las cargas variables en comparación con otros tipos de correas más especializadas. Sin embargo, generan cargas de rodamiento mayores en comparación con los diseños estrechos en cuña y requieren más espacio de instalación debido a su perfil más ancho.
Correas en V estrechas en cuña (3V, 5V, 8V)
Las correas en cuña estrechas presentan una relación de profundidad a ancho aumentada, típicamente alrededor de 1.2:1 en comparación con la relación de 1.6:1 de las correas clásicas. Esta ventaja geométrica les permite transmitir de 1.5 a 2 veces la potencia de las correas clásicas con un ancho superior equivalente, lo que las hace ideales para sistemas de transmisión compactos donde el espacio es limitado. Las correas en cuña pueden manejar motores que van desde 1 hasta 1000 caballos de fuerza, proporcionando una capacidad de transmisión de potencia sustancial en un espacio reducido.
El diseño compacto de las correas en cuña estrechas reduce el número de correas necesarias para transmisiones múltiples, disminuyendo los costos de instalación y simplificando los procedimientos de mantenimiento. Su mayor densidad de potencia las hace especialmente valiosas en diseños de maquinaria moderna donde la reducción de peso y la optimización del espacio son prioridades. Estas correas operan eficientemente a velocidades más altas, con algunas aplicaciones alcanzando hasta 10,000 pies por minuto cuando se combinan con poleas equilibradas dinámicamente.
Correas en V con dientes
Las correas en V con dientes incorporan muescas o dientes moldeados en la superficie interior, mejorando significativamente la flexibilidad y las características de disipación de calor. El diseño de dientes moldeados con precisión permite que estas correas operen en poleas de diámetro menor sin estrés excesivo por flexión, ampliando las posibilidades de diseño para los fabricantes de equipos. Los dientes funcionan como canales de enfriamiento integrados, reduciendo las temperaturas de operación hasta en 15°F en comparación con las correas lisas.
VER CORREAS EN V CON DIENTES WISEBELT
Esta flexibilidad mejorada se traduce directamente en un rendimiento superior en transmisiones en serpentina y aplicaciones que requieren curvas cerradas. Las correas con dientes demuestran una resistencia superior a la fatiga por flexión, extendiendo la vida útil en aplicaciones de alta flexión. Disponibles en configuraciones clásicas (AX, BX, CX) y estrechas en cuña (3VX, 5VX, 8VX), las correas con dientes ofrecen los beneficios de sus contrapartes lisas con ventajas adicionales de rendimiento para aplicaciones exigentes.
Correas en V de borde crudo
Las correas de borde crudo eliminan la cubierta de tela tradicional, exponiendo directamente las paredes laterales de caucho a las superficies de contacto de las poleas. Esta construcción ofrece mayor fricción y menor deslizamiento en comparación con las correas cubiertas, lo que se traduce en ahorros de energía de hasta 3% en muchas aplicaciones. El contacto directo de caucho con la polea proporciona una transmisión de potencia más consistente y responde mejor a condiciones de carga variable.
La ausencia de una cubierta de tela también mejora la disipación de calor y reduce la tendencia de la correa a estirarse con el tiempo. Las correas de borde crudo mantienen una tensión más constante durante toda su vida útil, requiriendo menos ajustes y reduciendo los intervalos de mantenimiento. Sus características superiores de agarre las hacen particularmente efectivas en aplicaciones de alto torque y en transmisiones sujetas a ciclos frecuentes de arranque y paro.
Correas en V con banda
Las correas en V con banda consisten en varias correas en V individuales unidas por una banda de tela o caucho en la parte superior. Esta configuración evita que las correas individuales se vuelquen o salgan de las poleas durante la operación, una ventaja crítica en entornos de alta vibración. Las correas en V con banda distribuyen las cargas de manera uniforme en todas las correas del conjunto, asegurando que ninguna correa soporte una tensión desproporcionada.
VER ESPECIFICACIÓN DE CORREA EN V BANDEADA WISEBELT
Estas correas son ideales en aplicaciones de servicio severo, incluyendo compresores reciprocantes, trituradoras y equipos que experimentan cargas de choque o demandas de potencia pulsantes. La banda elimina la necesidad de conjuntos emparejados en transmisiones de varias correas, ya que la construcción unificada asegura que todas las correas mantengan una longitud y tensión iguales. Las correas en V con banda se fabrican frecuentemente con refuerzo de aramida (Kevlar), proporcionando una resistencia excepcional para las aplicaciones industriales más exigentes en agricultura, minería, silvicultura y manufactura pesada.
Selección de Material: Compuestos adecuados para cada aplicación
Compuestos de caucho natural y sintético
Las correas en V tradicionales utilizan compuestos de caucho natural o neopreno (cloropreno) que ofrecen un rendimiento excelente para aplicaciones de temperatura moderada y entornos limpios. Estos materiales ofrecen buena flexibilidad, resistencia adecuada al calor para la mayoría de las transmisiones industriales y soluciones rentables para aplicaciones que operan entre 14°F y 140°F. Las correas de caucho natural siguen siendo populares en aplicaciones de carga ligera a media donde la exposición ambiental es mínima.
Los compuestos de neopreno mejoran la resistencia al aceite y a productos químicos en comparación con el caucho natural, lo que los hace adecuados para aplicaciones donde hay exposición a productos petrolíferos o productos químicos industriales. Estos materiales proporcionan un servicio confiable en aplicaciones de correas en serpentina automotriz, talleres mecánicos y entornos de fabricación general donde puede ocurrir contaminación ocasional.
Construcción EPDM (Etileno Propileno Dieno Monómero)
EPDM representa un avance significativo en la tecnología de materiales para correas en V, ofreciendo rangos de temperatura de funcionamiento mucho más amplios y una resistencia ambiental superior. Las correas EPDM funcionan de manera confiable desde -40°F hasta 248°F, ofreciendo un rango de temperatura 70% más amplio en comparación con los compuestos de caucho convencionales. Esta capacidad expandida hace que el EPDM sea ideal para equipos exteriores, instalaciones de almacenamiento en frío y procesos industriales de alta temperatura.
Más allá del rendimiento en temperatura, el EPDM demuestra una resistencia excepcional al ozono, evitando agrietamientos y degradación que afectan a las correas de caucho tradicionales en entornos exteriores o ricos en ozono. El material resiste el endurecimiento con el tiempo, manteniendo la flexibilidad durante toda su vida útil. Las correas EPDM suelen durar tres veces más que las correas de caucho convencionales en condiciones adversas, compensando su coste inicial más alto con una menor frecuencia de reemplazo y un menor coste total de propiedad. Además, el EPDM es respetuoso con el medio ambiente y contribuye a iniciativas de eficiencia energética, reduciendo la huella de carbono de las operaciones industriales.

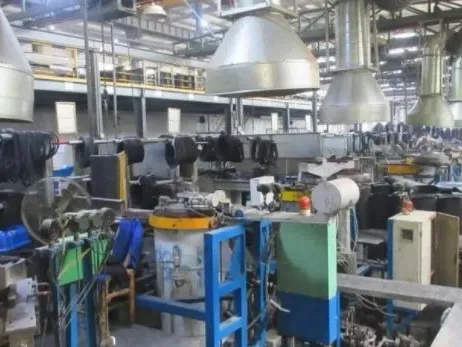

PROCESO DE FABRICACIÓN DE WISEBELT
Refuerzo de aramida y Kevlar
Las correas en V de alto rendimiento incorporan fibras de aramida (comúnmente conocidas por la marca Kevlar) como miembros de tracción, ofreciendo relaciones excepcionales resistencia-peso y características de mínima elongación. Las correas reforzadas con aramida mantienen una longitud precisa durante largos intervalos de servicio, reduciendo o eliminando la necesidad de reajuste de tensión en muchas aplicaciones. Esta estabilidad dimensional resulta crucial en aplicaciones sensibles a la sincronización y en transmisiones que requieren ratios de velocidad constantes.
La resistencia superior a la tracción de las fibras de aramida permite que estas correas soporten cargas mayores y absorban impactos sin deformación permanente. Las correas de aramida destacan en aplicaciones que involucran cargas pesadas, ciclos constantes o instalaciones donde el acceso para mantenimiento es difícil. Aunque tienen un precio premium, las correas reforzadas con aramida ofrecen valor a través de una vida útil prolongada, requisitos de mantenimiento reducidos y una mayor fiabilidad del sistema en aplicaciones críticas.
Consideraciones funcionales para la selección óptima de la correa
Requisitos de carga y potencia
Una evaluación precisa de las demandas de caballos de fuerza y torque forma la base de una selección adecuada de la correa. Las correas de tamaño insuficiente conducen a fallos prematuros, deslizamiento excesivo y posibles daños en el equipo, mientras que las correas sobredimensionadas aumentan los costos sin beneficios en rendimiento. Calcule la potencia de diseño aplicando los factores de servicio apropiados que tengan en cuenta las características de carga—las aplicaciones de servicio continuo requieren consideraciones diferentes a las de cargas intermitentes o de impacto.
Las transmisiones de múltiples correas distribuyen la transmisión de potencia a través de varias correas, proporcionando redundancia y permitiendo que los sistemas manejen cargas que exceden la capacidad de una sola correa. Al implementar transmisiones de múltiples correas, asegúrese de que las longitudes de las correas coincidan correctamente para evitar una distribución desigual de la carga. Las técnicas modernas de fabricación producen correas con tolerancias estrictas, lo que permite la instalación de múltiples correas sin necesidad de emparejamiento individual en la mayoría de las líneas de correas de alta calidad.
Entorno y condiciones de operación
Los factores ambientales impactan significativamente en el rendimiento y la durabilidad de las correas. Los entornos de altas temperaturas por encima de 140°F requieren compuestos de EPDM o compuestos especiales de alta temperatura para prevenir una degradación prematura. Por otro lado, los entornos fríos por debajo de 32°F requieren materiales que mantengan la flexibilidad a bajas temperaturas para evitar grietas durante el arranque. Las aplicaciones exteriores se benefician de compuestos resistentes a los rayos UV y materiales que resisten la degradación por ozono.
La exposición a productos químicos, contaminación por aceite y presencia de humedad influyen sustancialmente en la selección de materiales. Las correas de EPDM o de neopreno especialmente compuestos resisten productos petrolíferos y muchos productos químicos industriales, mientras que las correas de caucho natural estándar se deterioran rápidamente en estas condiciones. Los entornos con polvo abrasivo y partículas en suspensión requieren construcciones recubiertas que proporcionen protección adicional a los núcleos de las correas, mientras que los entornos limpios permiten que las correas de borde crudo ofrezcan sus ventajas de eficiencia.
Velocidad y diámetro de polea
La velocidad de la correa afecta significativamente las características de rendimiento y los requisitos de material. Las correas en V estándar operan de manera óptima entre 1,500 y 6,000 pies por minuto, siendo 4,500 pies por minuto condiciones ideales para la mayoría de las correas clásicas. Las aplicaciones de alta velocidad que se acercan o superan los 6,000 pies por minuto requieren poleas balanceadas dinámicamente y pueden beneficiarse de construcciones estrechas en cuña o con dientes, que ofrecen mayor flexibilidad y menor acumulación de calor.
Las consideraciones sobre el diámetro mínimo de la polea previenen esfuerzos excesivos de flexión que puedan conducir a fallos prematuros de la correa. Las correas con dientes permiten diámetros de polea más pequeños que las correas lisas de sección equivalente, proporcionando flexibilidad en el diseño en aplicaciones con espacio limitado. Consulte las especificaciones del fabricante para los diámetros mínimos recomendados de polea según la sección y el tipo de construcción de la correa para garantizar una vida útil adecuada.
Partner con Wisebelt para soluciones superiores en correas en V
Seleccionar la correa en V óptima implica equilibrar múltiples factores técnicos, incluyendo requisitos de potencia, condiciones ambientales, restricciones de espacio y consideraciones presupuestarias. En Wisebelt, entendemos que los costos por tiempo de inactividad superan con creces la inversión inicial en correas, por eso estamos comprometidos a proporcionar correas en V de calidad premium diseñadas para la máxima fiabilidad y durabilidad.
Experimenta la diferencia Wisebelt: materiales superiores, fabricación de precisión y control de calidad riguroso se combinan para ofrecer correas en V que mantienen tu equipo funcionando de manera eficiente. Explora nuestra línea completa de productos, accede a recursos técnicos y conecta con nuestros expertos. Cuando la fiabilidad importa, elige Wisebelt—tu socio de confianza en la excelencia en transmisión de potencia.
